پنل میتر PM‑AD11 (نمایشگر آنالوگ)‫

‫پنل میتر PM‑AD11 (نمایشگر آنالوگ صنعتی)

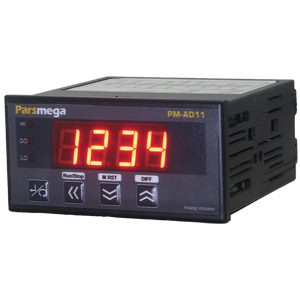

‫پنل‌متر PM‑AD11 یک نمایشگر دیجیتال صنعتی مقرون‌به‌صرفه از برند پارس‌مگا است که برای نمایش، کنترل و ارسال سیگنال‌های آنالوگ طراحی شده است. این مدل با قابلیت نمایش انواع پارامترهای صنعتی مثل ولتاژ، جریان، فرکانس، فشار، سرعت و حتی سیگنال‌های خط‌کش مقاومتی ، یک انتخاب مطمئن برای تابلو برق‌سازها، ماشین‌سازها و اتوماسیون‌کارها محسوب می‌شود.

‫این دستگاه که در بازار با نام نمایشگر آنالوگ PM‑AD11 نیز شناخته می‌شود، دقت بسیار بالایی دارد و با رزولوشن ۲۴ بیتی، کوچک‌ترین تغییرات سیگنال را با وضوح کامل روی نمایشگر نشان می‌دهد. ‫‫PM-AD11 دارای خروجی RS485 با پشتیبانی از پروتکل مدباس است و دو برادر این محصول یعنی ‫ پنل میتر با خروجی رله PM‑AD11R (نمایشگر آنالوگ)‫ و پنل میتر با خروجی آنالوگ PM‑AD11A (نمایشگر آنالوگ)‫ علاوه بر این خروجی دارای 3 خروجی رله و یک کانال خروجی آنالوگ هستند .

ویژگی‌های کلیدی پنل میتر PM‑AD11

• دقت بالا با رزولوشن ۲۴ بیتی
• پشتیبانی از خطکش مقاومتی
• ‫پشتیبانی از ورودی‌های آنالوگ متنوع: 5-0 و 10-0 ولت 20-0 و 20-4 میلی آمپر
• قابلیت Scale کردن سیگنال ورودی برای نمایش مقادیر واقعی

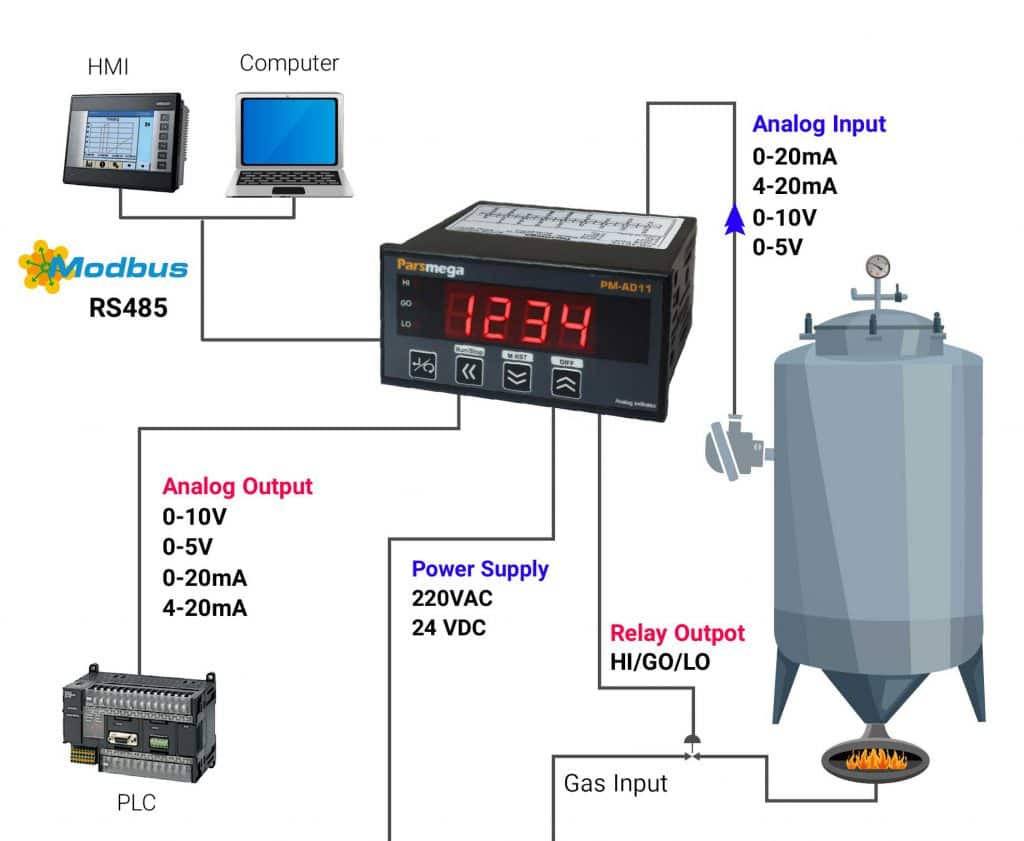

• پورت RS485 با پروتکل Modbus برای اتصال به HMI، PLC و سیستم‌های مانیتورینگ
• طراحی استاندارد با ابعاد 96 × 48 × 108 میلی‌متر و نصب پنلی آسان
• رنج دمای کاری −۳۰ تا +۷۵ درجه سانتی‌گراد برای کار در شرایط سخت صنعتی
• مناسب برای مصارف صنعتی، آزمایشگاهی و پروژه‌های اتوماسیون
• ‫تغذیه دستگاه: 220VAC و 24VDC

کاربردهای پنل میتر PM‑AD11

• صنایع برق و کنترل: نمایش ولتاژ و جریان لحظه‌ای
• سیستم‌های اتوماسیون صنعتی: مانیتورینگ و کنترل فرآیند
• کارخانجات و خطوط تولید: پایش پارامترهای فرآیندی
• ماشین‌آلات صنعتی: اندازه‌گیری سرعت، فشار یا موقعیت
• آزمایشگاه‌های فنی و تحقیقاتی: تست و اندازه‌گیری سیگنال‌های آنالوگ
• تابلو برق‌سازها: تجهیز تابلوهای کنترل با نمایشگر دقیق و قابل اعتماد

ابعاد پنل‌میتر آنالوگ صنعتی

این نمایشگر دارای ابعد 108*96*48 میلیمتر می باشد اندازه محل برش نصب نمایشگر 91*45 میلیمتر می باشد.

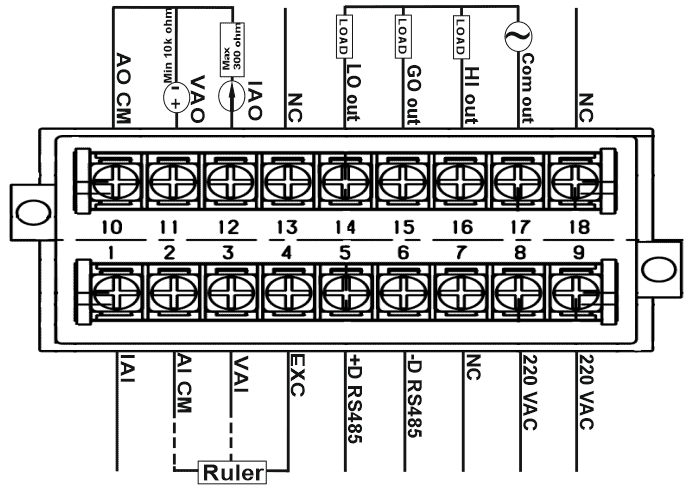

اتصالات و پنل نمایشگر سیگنال آنالوگ

تمام اتصالات این ماژول پیچی می­باشند .

سؤالات متداول پنل‌متر PM‑AD11

۱. پنل‌متر PM‑AD11 چه کاربردی دارد؟ پنل‌متر PM‑AD11 برای اندازه‌گیری و نمایش سیگنال‌های آنالوگ مانند ولتاژ، جریان، فرکانس، فشار، سرعت و موقعیت استفاده می‌شود و علاوه بر نمایش، امکان کنترل و ارسال این سیگنال‌ها را نیز فراهم می‌کند.

۲. این دستگاه از چه ورودی‌هایی پشتیبانی می‌کند؟ PM‑AD11 از ورودی‌های آنالوگ متنوع شامل 0–10V، 0–5V، 4–20mA و 0–20mA پشتیبانی می‌کند.

۳. آیا می‌توان خروجی رله‌ها را برنامه‌ریزی کرد؟ بله، مدل PM-AD11R دارای سه خروجی رله قابل برنامه‌ریزی است که می‌توانید برای کنترل تجهیزات یا اعلام هشدار از آن‌ها استفاده کنید.

۴. آیا این پنل‌متر قابلیت اتصال به PLC یا HMI را دارد؟ بله، وجود پورت RS485 با پروتکل Modbus امکان اتصال آسان به PLC، HMI و سایر سیستم‌های مانیتورینگ صنعتی را فراهم کرده است.

۵. ابعاد و شرایط نصب این محصول چیست؟ ابعاد استاندارد 96 × 48 × 108 میلی‌متر دارد و برای نصب پنلی طراحی شده است.

۶. آیا PM‑AD11 برای محیط‌های صنعتی سخت مناسب است؟ بله، این دستگاه با رنج دمای کاری −۳۰ تا +۷۵ درجه سانتی‌گراد و ساختار مقاوم، حتی در محیط‌های صنعتی سخت نیز عملکرد پایدار دارد.

۷. برند سازنده این محصول کدام است؟ پنل‌متر PM‑AD11 توسط برند معتبر پارس‌مگا طراحی و تولید شده است.
