PM-ISO11
سیگنال ایزولاتور
ایزولاسیون نوری و گالوانیک کامل بین ورودی، خروجی و تغذیه
- ایزولاسیون نوری و گالوانیک کامل بین ورودی، خروجی و تغذیه
- مبدّل A/D با دقت 24 بیت و خروجی DAC با رزولوشن 16 بیت
- پشتیبانی از تمامی سیگنال‌های استاندارد ولتاژ و جریان
- تبدیل دوطرفه بین انواع سیگنال‌های ±10V، ±5V، 0–10V، 0–5V، 0/4–20mA و 0–20mA
- نمایشگر LED چهار رقمی جهت نمایش مقدار و انجام تنظیمات
گارانتی 18 ماهه
مشخصات فنی دستگاه
مشخصات فنی
- مبدل آنالوگ به دیجیتال
- 16bit
- فیلتر دیجیتال
- Avarage
- نوع مبدل
- Analog to digital,Digital to analog,Isolator signal,Signal converter
مشخصات الکتریکی
- منبع تغذیه
- 24 VDC
مشخصات صفحه نمایش
- نمایشگر
- دارد
- محدوده نمایش
- -999-9999
- نوع نمایشگر
- 7Segment
- صفحه کلید
- دارد
مشخصات فیزیکی
- ابعاد
- 100*114*23mm
- درجه حفاظت
- IP65
- نحوه نصب
- Din Rail
- نوع سیم بندی
- Connector
- body material
- compact plastic
مشخصات خروجی آنالوگ
- خروجی آنالوگ
- دارد
- نوع خروجی آنالوگ
- 0/4-20 mA; 0-5/10 V; ±5/10 V
- ایزولاسیون
- isolated
مشخصات ارتباط سریال
- ارتباط سریال
- دارد
- تعداد پورت سریال
- 1
- نوع پورت سریال
- RS485
مشخصات ورودی آنالوگ
- ورودی آنالوگ
- دارد
- نوع آنالوگ ورودی
- ±0-20 mA; 0/4-20 mA; 0-5/10 V; ±5/10 V
درباره سیگنال ایزولاتور PM-ISO11

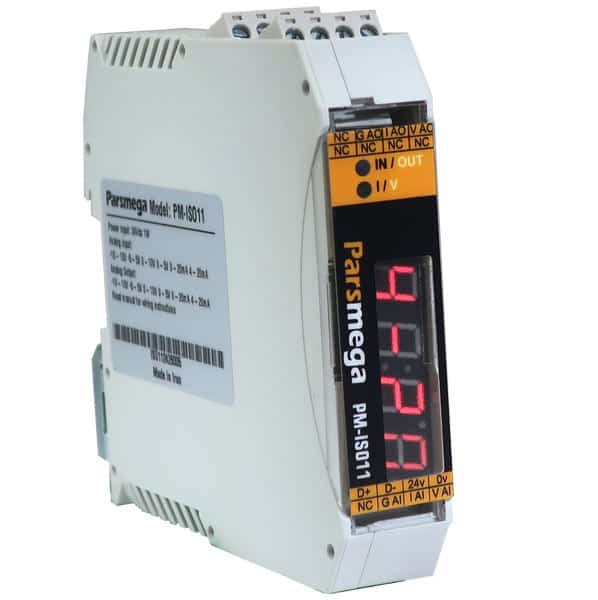

سیگنال ایزولاتور مدل PM-ISO11
ایزولاتورهای سیگنال برای محافظت از دستگاه‌ها و سیستم‌های کنترل و اندازه‌گیری در برابر نویز، نوسانات و ولتاژهای ناخواسته طراحی شده‌اند. در صورت عدم استفاده از ایزولاتور سیگنال، این عوامل می‌توانند باعث خرابی، خطا یا آسیب به تجهیزات کنترلی شوند.
سیگنال ایزولاتور پارس‌مگا مدل PM-ISO11 با بهره‌گیری از ایزولاسیون نوری و گالوانیک — دو روش پیشرفته در جداسازی سیگنال — حفاظت و پایداری بسیار بالایی را در سیستم‌های ابزار دقیق و اتوماسیون صنعتی تضمین می‌کند. این طراحی باعث حذف کامل تداخلات الکتریکی، نویز و حلقه زمین (Ground Loop) بین بخش‌های مختلف سیستم می‌شود.
در بخش پردازش سیگنال، PM-ISO11 به مبدّل A/D با دقت بالا (24 بیت) مجهز شده است که سیگنال ورودی را با نهایت وضوح نمونه‌برداری کرده و پس از پردازش، خروجی دقیق و پایدار را تولید می‌کند. این امر دقت سیستم‌های کنترل را به‌طور چشمگیری افزایش می‌دهد.
علاوه بر ایزولاسیون و دقت بالا، این دستگاه امکان تبدیل تمامی سیگنال‌های استاندارد صنعتی به یکدیگر را نیز فراهم می‌سازد. شما می‌توانید انواع سیگنال‌های زیر را بدون محدودیت به یکدیگر تبدیل کنید: -10~+10V | -5~+5V | 0~10V | 0~5V | 0~20mA | 4~20mA
همچنین، وجود نمایشگر LED چهار رقمی علاوه بر نمایش مقدار لحظه‌ای ولتاژ یا جریان ورودی و خروجی، امکان انجام کلیه تنظیمات دستگاه به‌صورت دقیق و سریع را در اختیار کاربر قرار می‌دهد.
ویژگی سیگنال ایزولاتور مدل PM-ISO11
✅ ایزولاسیون نوری و گالوانیک کامل بین ورودی، خروجی و تغذیه
✅مبدّل A/D با دقت 24 بیت و خروجی DAC با رزولوشن 16 بیت
✅ پشتیبانی از تمامی سیگنال‌های استاندارد ولتاژ و جریان
✅ تبدیل دوطرفه بین انواع سیگنال‌های ±10V، ±5V، 0–10V، 0–5V، 0/4–20mA و 0–20mA
✅ نمایشگر LED چهار رقمی جهت نمایش مقدار و انجام تنظیمات
✅ تنظیم آسان از طریق کلیدهای پنل جلویی
✅ ارتباط RS-485 با پروتکل Modbus RTU برای مانیتورینگ و پیکربندی
✅ تغذیه 24VDC و نصب سریع روی ریل DIN
✅ طراحی صنعتی مقاوم با بدنه پلی‌کربنات و درجه حفاظت IP65
کاربرد سیگنال ایزولاتور مدل PM-ISO11
- ایزوله‌سازی سیگنال‌ها در سیستم‌های PLC، DCS، HMI و اسکادا
- تبدیل سیگنال‌های آنالوگ در خطوط کنترل فرآیند
- حذف نویز و جلوگیری از ایجاد Ground Loop در شبکه‌های ابزار دقیق
- محافظت از ورودی و خروجی تجهیزات کنترلی در برابر نوسانات الکتریکی
- انتقال و تقویت سیگنال در مسیرهای طولانی و محیط‌های نویزی
