جدا کننده و ایزولاتور سیگنال

ماژول PM-SS12 پارس‌مگا یک ایزولاتور و مبدل سیگنال آنالوگ با دو کانال خروجی ایزوله است. این محصول برای اتوماسیون صنعتی و کنترل فرآیند طراحی شده و از سیگنال‌های 0–10V، 0–5V، 4–20mA و 0–20mA پشتیبانی می‌کند. نصب این ماژول روی ریل DIN بسیار ساده و سریع می‌باشد.

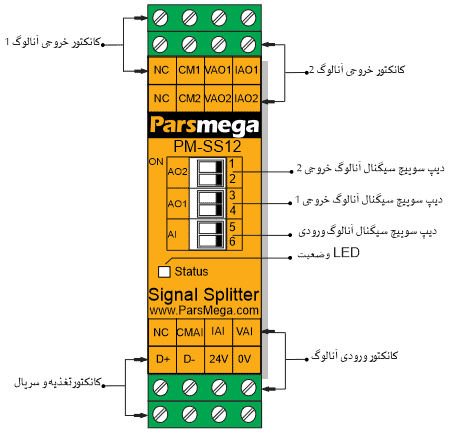

عملکرد ماژول PM-SS12

نکته :سیگنال های آنالوگ خروجی کانال یک و دو از یکدیگر ایزوله می باشند. عملکرد ماژول به این صورت می باشد که یکی از انواع سیگنال ذکر شده به ورودی آنالوگ متصل می گردد ( با استفاده از دیپ سوییچ روی ماژول قابل تنظیم می باشد) و بعد از تبدیل و ایزولاسیون سیگنال ورودی به یکی از انواع سیگنال های خروجی ذکر شده ( با استفاده از دیپ سوییچ روی ماژول قابل تنظیم می باشد) در هر یک از کانال های آنالوگ خروجی قابل دریافت می باشد. برای مثال می توان سیگنال 0-10ولت را به ورودی آنالوگ متصل نمود و سیگنال 4-20میلی آمپر را از کانال یک و سیگنال 0-5ولت را از کانال دوم آنالوگ خروجی دریافت نمود. این ماژول قابلیت اتصال به کامپیوتر و تجهیزات کنترلی از قبیل (HMI و PLC) را دارا می‌باشد .

ویژگی های ایزولاتور و مبدل سیگنال آنالوگ

✅ورودی و خروجی قابل تنظیم : پشتیبانی از سیگنال‌های 0–10V، 0–5V، 4–20mA و 0–20mA.

✅ایزولاسیون گالوانیک : جدا کردن سیگنال‌های ورودی و خروجی برای جلوگیری از تداخل.

✅نصب روی ریل DIN : سهولت در نصب و استفاده در تابلوهای برق.

✅دیپ‌سوییچ برای تنظیمات : پیکربندی آسان بدون نیاز به نرم‌افزار.

✅محدوده دمای کاری گسترده : عملکرد در دمای -30 تا +75 درجه سانتی‌گراد.

کاربرد ایزولاتور و مبدل سیگنال آنالوگ

✅جداسازی و ایزولاسیون سیگنال‌های آنالوگ در سیستم‌های کنترل صنعتی

✅تبدیل سیگنال‌های جریان و ولتاژ بین سنسورها و کنترلرها

✅محافظت از تجهیزات حساس در برابر تداخل و نویز الکتریکی

✅اتصال سیستم‌های مختلف اتوماسیون صنعتی از طریق RS485 و Modbus

✅استفاده در تابلوهای برق صنعتی برای فرآیندهای کنترل و مانیتورینگ

چرا PM-SS12 پارس‌مگا؟

با انتخاب PM-SS12 ، می‌توانید از جداسازی دقیق سیگنال‌ها، حفاظت از تجهیزات و ارتباط آسان با سیستم‌های اتوماسیون صنعتی مطمئن باشید. این ماژول انتخابی ایده‌آل برای پروژه‌های صنعتی و کنترل فرآیند است.
